Harry Häussel und der Mehrebenenschalter

Ein modernes Märchen

Nee, ma' ganz im Ernst, ist für einen Nicht-Elektroniker auch nicht so einfach. Deshalb etwas mehr Details. Und schon zuvor der Hinweis:ein Rundfunk/Fernsehtechniker oder Hardware-Entwickler in der Familie hilft ungemein, wenn man sich den Einbau nicht zu traut.

Den Schalter gibt es bei Reichelt.de als 'DS 3' unter «Bauelemente, mechanisch»  «Schalter» «Drehschalter». Kostet 1,70€. Kann man gleich noch ein paar Neutriks mit bestellen. So, das alte Volumen-Poti ausbauen solltet Ihr noch selbst schaffen. Den Schalter baut Ihr nun so ein, dass, wenn Ihr die Elektronikplatte vor Euch liegen habt, die 12 oben liegt. Also im Prinzip wie eine spiegelbildliche Uhr, so to speak.

Bitte Löten mit einem maximal 15Watt-Lötkolben, einen kleinen nassen Schwamm zum Reinigen der Lötspitze, nur Elektronik-Lot. Als Draht für die Brücken eignen sich Schaltlitze oder Draht bis maximal 0.2mm Durchmesser.

Und jetzt noch der Hinweis auf eine ganz böse Falle: wenn Ihr die Mutter abschraubt, liegt darunter eine Scheibe mit einer Nase. Diese Scheibe legt die Schaltpositionen und -Anzahl fest. Diese Scheibe darf nicht herunterfallen oder sich verschieben!!! Am besten die Mutter nur zur endgültigen Montage des Schalters abschrauben und ansonsten die Mutter immer drauf lassen, ohne Mutter den Schalter nicht auf den Kopf stellen!!! Sollte es doch passieren .... den Schalter nicht verdrehen und dann kommt die Scheibe mit der Nase wieder in die Position '4'. Nun kommt das Verdrahten des Schalters:

Brücken am Schalter

  1. Drahtbrücke von 1211
  2. Drahtbrücke von 119
  3. Drahtbrücke von 87
  4. Drahtbrücke von 32
  5. Drahtbrücke von 51
  6. Drahtbrücke von 211

So, dass war die Verdrahtung des Schalters. Nun ist der Ausgang dran:

  1. Die Leitung am verbleibenden Volume-Regler, die zum Ausgang (Klinkenbuche/Ton-Poti) geht, kommt auf den äußeren Anschluss von Volume, der eben nicht auf Masse liegt.
  2. Vom "heißen" Anschluss des Volume-Potis geht nun ein Draht am Schalterpol 7 oder 8.
  3. Vom Schalterpol 12 oder auch 11 oder auch 9 kommt ein Draht zur Masse, also zum Gehäuse des Volume-Potis.



Nun ist der Pickup dran. Dazu müsste Ihr SEHR VORSICHTIG das Kabel kürzen, die Isolierung abschneiden, die Abschirmung aufdröseln, damit Ihr die Masse als einen einzelnen Anschluss habt. Ebenso große Vorsicht ist beim Abisolieren der Seelen der Pickup-Kabel geboten. Zwar sind Harrys Kabel zum Glück nicht so dünn gewählt, aber man muss das können. Wenn Ihr unsicher seid, lasst es! Sucht Euch einen Elektroniker oder geht in eine Rundfunk-Werkstatt, die können so etwas auch, wenn Ihr denen dieses Blatt mitgebt. Also Pickup:

  1. ROT an 7 oder 8
  2. GELB an Mittelpol A
  3. GRÜN an Mittelpol B
  4. BLAU an Mittelpol C

Alexander Staff hat mich noch informiert, dass Harry die Belegung inziwschen geändert hat:

  • Humbucker gesplittet: 1. Spule: Schwarz = Hot, Weiß = Ground => Spule aktiviert
  • 2. Spule: Rot = Ground, Grün = Ground => Spule komplett an Masse, also deaktiviert
  • Parallel: 1. Spule: Schwarz = Hot, Weiß = Ground => Spule aktiviert
  • 2. Spule: Rot = Hot, Grün = Ground => Spule aktiviert und parallel geschaltet
  • In Reihe, wie Serie: Green & Shield = ground, Red & White = together, Black = hot.

Danke, Alex.

Nun noch die Abschirmung des Pickups. Aufpassen, dass keine Äderchen heraus stehen und Kurzschlüsse verursachen. Die verdröselte Abschirmung vorsichtig vorverlöten, gibt im Nachhinein dem Kabel auch Stabilität.

  1. Abschirmung des Pickups an den Schalterpol 2 oder 3

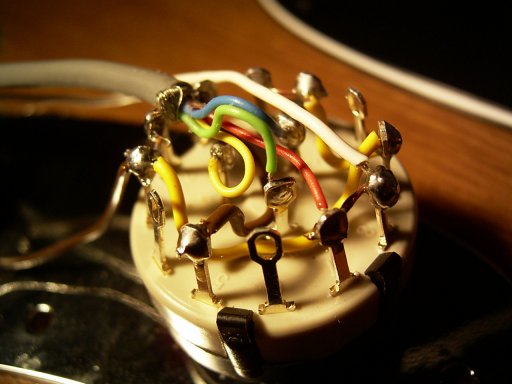

Das war's. Elektronikplatte einbauen, testen. Im Bild nebenan geht das Weiße Kabel zum Volume-Poti.

Alle klar? Viel Glück!



Rainer
